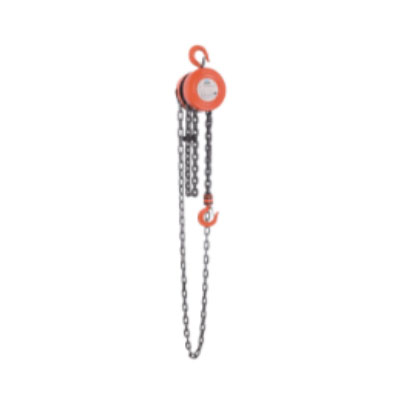

Característica del bloque de cadena WCB-1 1. Abrazadera de diseño estándar para elevación vertical de placas de acero y estructuras de acero. El mecanismo de bloqueo de apriete accionado por resorte asegura una fuerza de sujeción inicial positiva.
2. Las abrazaderas están equipadas con un mecanismo de seguridad, lo que garantiza que la abrazadera no se deslice cuando se aplica fuerza de elevación y cuando se baja la carga.
3. Fabricado con acero al carbono de alta calidad.
4. Evite la carga de arrebato o choque
5. El temple a alta frecuencia de los aceros de aleación especial forjados en matriz proporciona una mayor durabilidad a la leva.
Bloque de cadena WCB-1 Característica
1. Abrazadera de diseño estándar para elevación vertical de placas de acero y estructuras de acero. El mecanismo de bloqueo de apriete accionado por resorte asegura una fuerza de sujeción inicial positiva.
2. Las abrazaderas están equipadas con un mecanismo de seguridad, lo que garantiza que la abrazadera no se deslice cuando se aplica fuerza de elevación y cuando se baja la carga.
3. Fabricado con acero al carbono de alta calidad.
4. Evite la carga de arrebato o choque
5. El temple a alta frecuencia de los aceros de aleación especial forjados en matriz proporciona una mayor durabilidad a la leva.
Bloque de cadena WCB-1 Especificación
Modelo | WLB-0.5T | WLB-1T | WLB-1.5T | WLB-2T | WLB-3T | WLB-5T | WLB-10T | WLB-20T | WLB-30T | |
WLL (T) | 0.5 | 1 | 1 | 2 | 3 | 5 | 10 | 20 | 30 | |
La altura de la tasa de carga (M) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | |
Carga de prueba (T) | 0.75 | 1.5 | 2.4 | 3 | 4.5 | 7.5 | 15 | 25 | 37.5 | |
Esfuerzo requerido para levantar la carga máxima (N) | 262 | 314 | 343 | 318 | 347 | 382 | 435 | 390 | 394 | |
no. de cadena de carga (mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | 10 | |
no. de cadena de carga (mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | 10 | |
Medición (mm) |
A | 142 | 142 | 178 | 142 | 178 | 210 | 384 | 580 | 688 |
B | 126 | 126 | 142 | 126 | 142 | 165 | 195 | 195 | 118 | |
C | 28 | 32 | 38 | 40 | 44 | 50 | 85 | 82 | 82 | |
D | 280 | 300 | 360 | 380 | 470 | 600 | 798 | 100 | 1050 | |
Peso neto(kgï¼ ‰ | 9.5 | 10 | 16 | 14 | 24 | 36 | 79.5 | 135 | 233 | |
Peso extra por metro de elevación extra | 1.7 | 1.7 | 2.4 | 2.5 | 3.7 | 5.3 | 9.7 | 19.4 | 23.9 |
